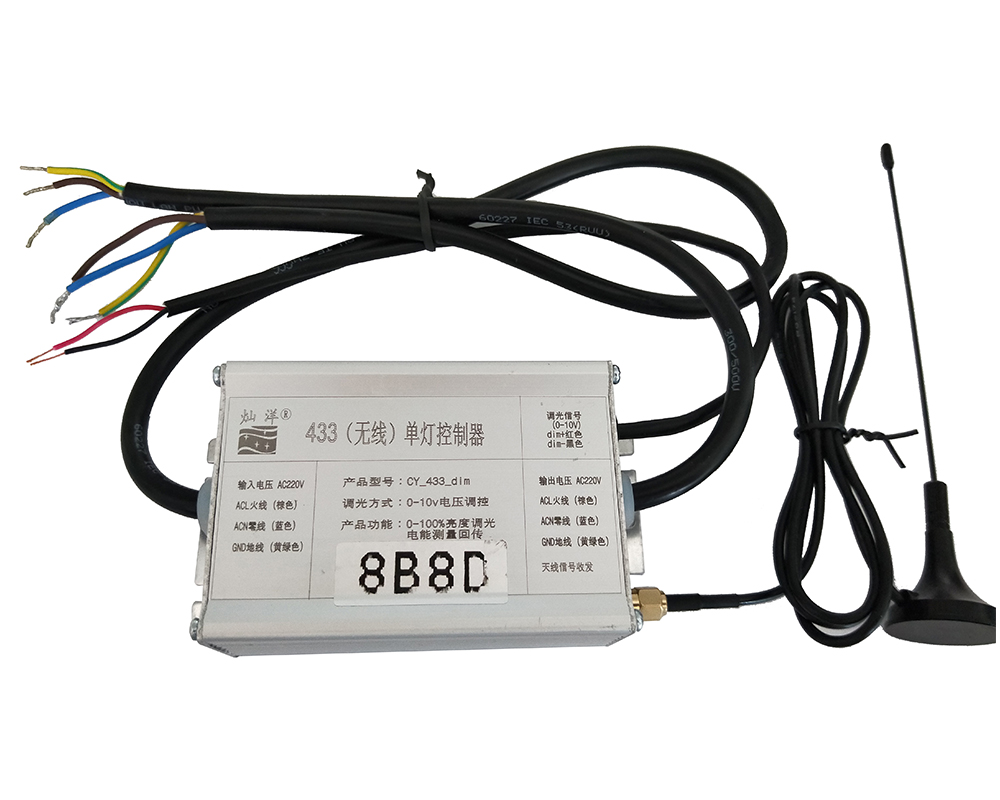

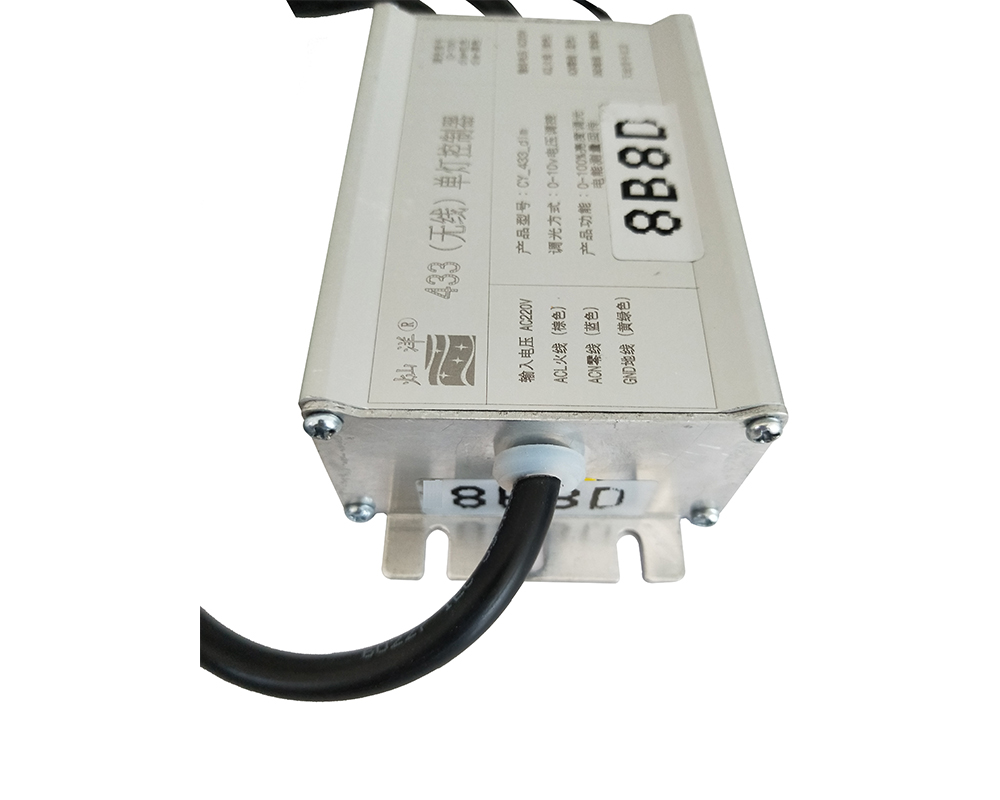

產品型號：CY-SLC-LORA

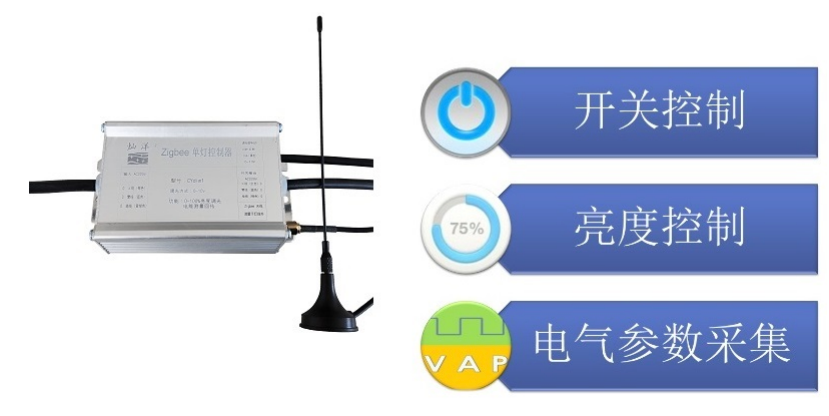

單燈控制器是智能照明系統的執行終端，它可以和LED電源連接，實現三大功能:

    單燈控制器與 LED 驅動器直接相連，通過433M無線電信號接收和處理集中器發送的控制命令，并將控制結果或當前狀態反饋給集中器，實現對路燈的監測、控制。 每一個燈控制器都有一個固定的物理地址（UID）,便于在燈聯網中被尋址操作。

 產品特點

1、開關、0-10V輸出或PWM（400Hz）亮度調節。

2、測量電壓、電流、功率、電量等電參數（精度達1％）

3、可控制輸出5A 220V交流電壓為給各種路燈提供電源。開關次數達10萬次。

4、輸入端具有防雷保護。

5、獨立電源供電的0～10V或PWM信號 對LED路燈以及有此調光接口的燈具進行調光。

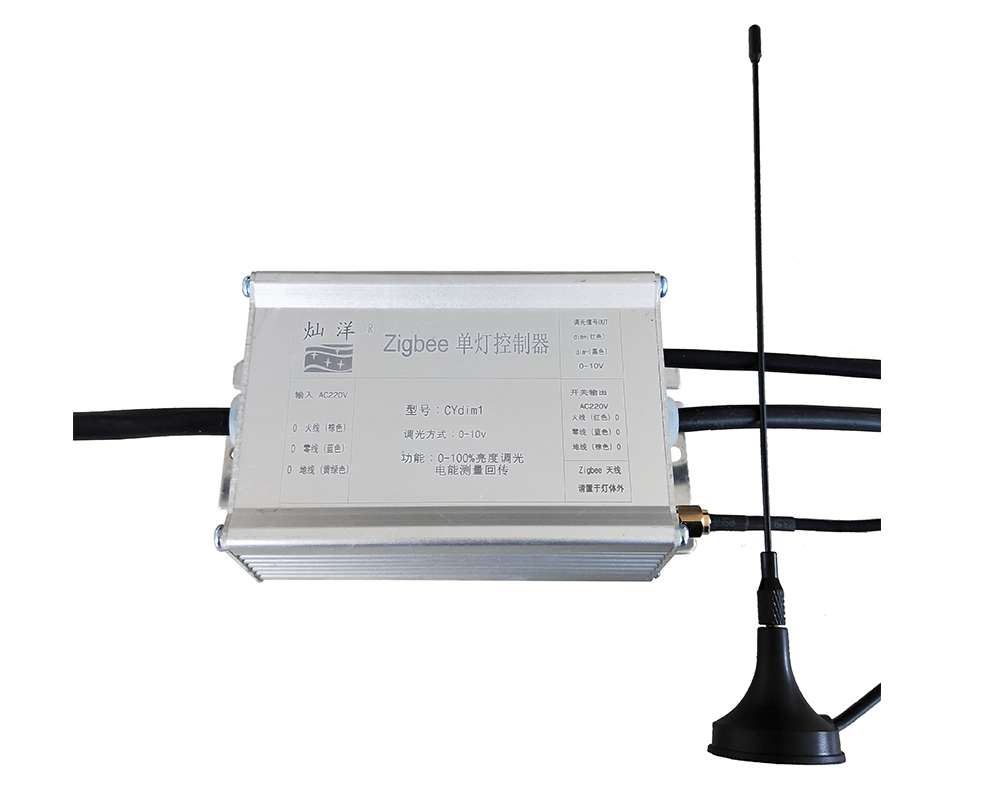

6、Zigbee型單燈控制器自組網，具有中繼功能，組成鏈式網絡后，傳輸距離可達10Km。

 技術參數

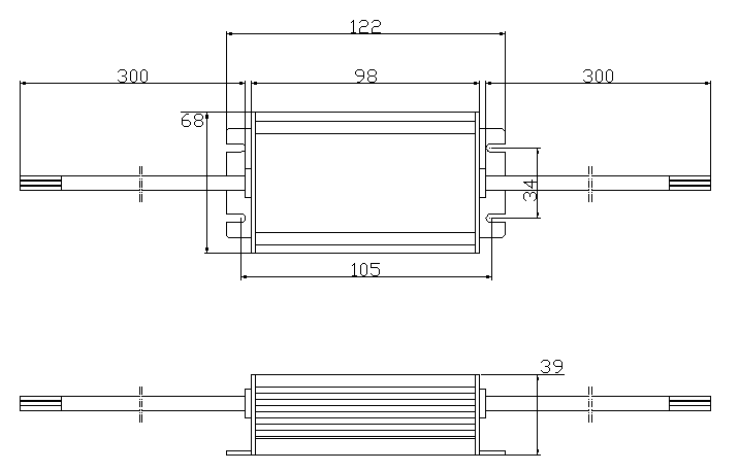

   物理接線示意圖

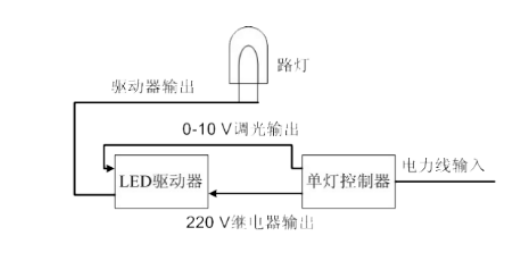

    單燈接線圖

    將市電AC85-220V連接燈控制器的AC的輸入接口，將燈控制器的AC輸出線連接驅動器的AC輸入接口（AC電源連接時L、N線的對應）；將燈控制器的0-10V調光信號輸出線接驅動器的0-10V DIM（調光）接口（DIM調光口連接時DIM+、DIM-線的連接）；將驅動器的電源輸出線連接LED燈（注意正負極的對應）。
